Ввідний вимикач-роз’єднувач у силовому щиті: навіщо потрібен, чим відрізняється від автомата і як підібрати номінал

На невеликому виробництві треба обслужити секцію щита: підтягнути затискачі, замінити апарат. Електрик вимикає ввідний автомат, і на цьому впевненість закінчується: верхні затискачі самого автомата лишаються під напругою, а зняти її можна хіба що на рівні живильної лінії чи вузла обліку. Цю задачу закриває окремий апарат, якого в щиті часто немає, бо замовник не бачить у ньому сенсу: автомат же й так вимикає. Нижче розібрано, що робить вимикач-роз’єднувач, чому він не дублює автомат і як підбирають його номінал.

Що насправді робить вимикач-роз’єднувач

Вимикач-роз’єднувач призначений для вмикання, перемикання, пропускання та вимикання кіл змінного струму. У цьому переліку немає жодного слова про захист: апарат не має розчіплювачів, не вимірює струм і не реагує ні на перевантаження, ні на коротке замикання. Він розриває коло тоді, коли за рукоятку взялася людина.

Друга функція, заради якої апарат ставлять на ввід, це видимий розрив. Контакти розходяться на нормований проміжок, положення апарата показане на рукоятці, і персонал отримує точку гарантованого механічного розриву. Для допуску до робіт це принципово: вимкнений автомат сам по собі такої гарантії не дає.

Клас апаратів описано в ДСТУ EN IEC 60947-3:2022, який охоплює вимикачі, роз’єднувачі та вимикачі-роз’єднувачі. Поширене формулювання «рубильник захищає лінію» суперечить призначенню апарата і є фактичною помилкою. Саме з неї починається плутанина при комплектуванні щита.

Чому автомат його не замінює і навпаки

Автоматичний вимикач має тепловий та електромагнітний розчіплювачі, тобто постійно контролює струм і вимикається самостійно. Роз’єднувач такої здатності не має взагалі. Це різні задачі, тому апарати не конкурують, а доповнюють один одного.

Різниця є й у ресурсі. У серії ВР32 механічна зносостійкість становить не менше 25 000 циклів для типорозмірів 100 і 250 А та не менше 16 000 циклів для 400 і 630 А. Автомат на щоденні вмикання не орієнтований: його завдання спрацювати в аварії, а не працювати перемикачем.

Ознака Вимикач-роз’єднувач Автоматичний вимикач
Від чого захищає не захищає, це апарат комутації від перевантаження та КЗ
Хто ініціює вимикання людина, вручну апарат сам, за струмом
Видимий розрив основна функція не є основною функцією
Типовий сценарій зняття напруги для обслуговування відключення пошкодженої лінії



Звідси порядок дій. Щоб вивести щит з роботи повністю, ввідного автомата замало: знеструмити треба разом із шинами. Зробити це здатний лише апарат, що стоїть перед ним.

Номінальний ряд і логіка підбору

Ряд номіналів у серії ВР32 короткий: 100, 250, 400 і 630 А. Проміжних значень немає, тому підбір зводиться не до точного попадання в розрахунковий струм, а до вибору типорозміру, який перекриває його із запасом: доступні типорозміри у виробника починаються від 100 А і доходять до 630 А. Кожен номінал представлений трьома виконаннями, і вибір між ними диктує вже не струм, а спосіб оперування.

Відправна точка розрахунку це струм лінії, а не потужність у кіловатах. Для трифазного кола орієнтовне значення дає формула I = P / (1,73 x 400 x cos φ), де P це активна потужність у ватах, 400 В це чинний номінал лінійної напруги, а cos φ беруть із шильдика навантаження. Формула дає оцінку для підбору, а точний розрахунок виконує проєктувальник.

Номінальний струм In, А Переріз провідників, мм² Зносостійкість, циклів
100 10 … 50 25 000
250 70 … 150 25 000
400 120 … 3×120 16 000
630 150 … 4×120 16 000

Друга колонка важить не менше за першу. Апарат може підходити за струмом, але не прийняти кабель обраного перерізу, і з’ясовується це вже на монтажі. Решта параметрів у серії спільна: робоча напруга до 690 В змінного струму, імпульсна витримувана напруга 8 кВ, частота 50 Гц, приєднання мідних і алюмінієвих провідників.

Виконання рукоятки та варіант «на 2 напрямки»

Рукоятка спереду розташована на корпусі апарата, тож для оперування шафу доводиться відчиняти. Такий варіант прийнятний там, де апаратом користуються нечасто. Знімна рукоятка виноситься на дверцята: апаратом оперують, не відчиняючи оболонку, а його положення видно ззовні.

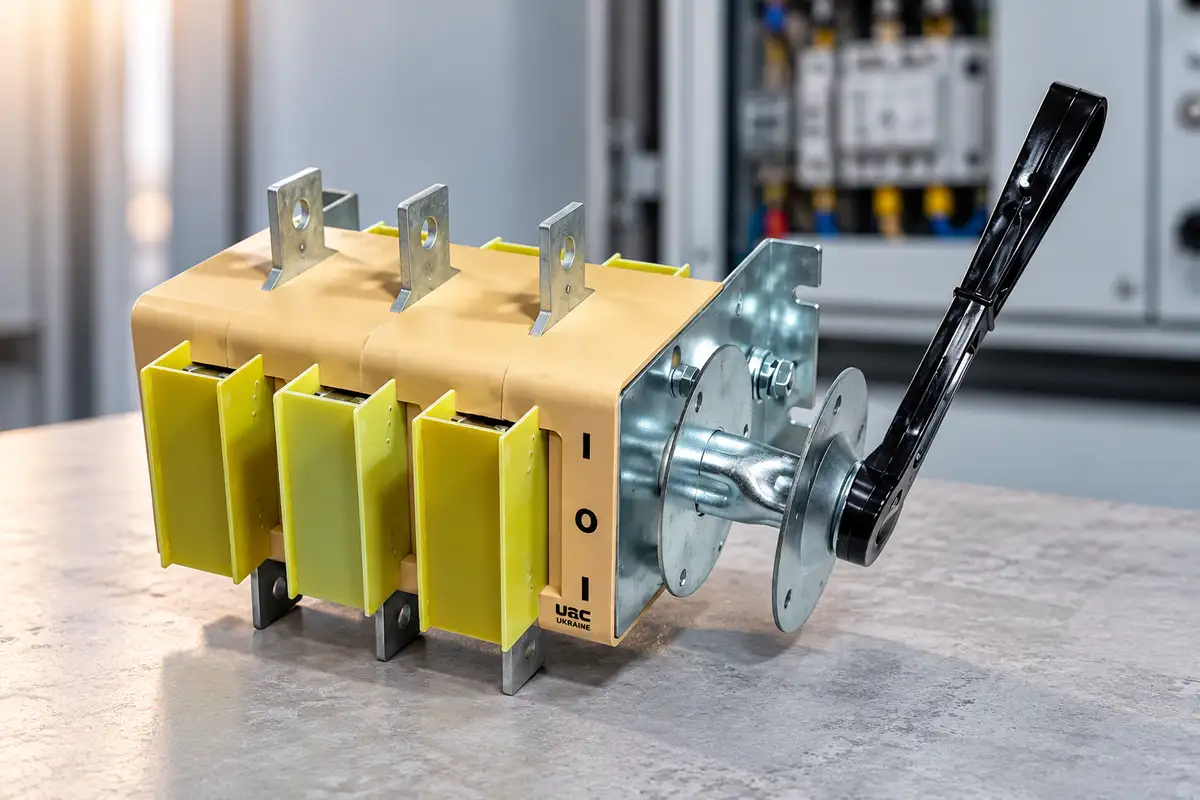

Виконання на два напрямки дає три положення: перше джерело, нейтральне з розривом і друге джерело. Це ручний перемикач живлення, і саме тут проходить межа, яку найчастіше розмивають. Апарат не стежить за наявністю напруги, не має витримки часу і не перемкне ввід, поки до нього не підійде людина. Щойно перемикання має відбуватися автоматично, потрібен уже автоматичний ввід резерву.

Місце апарата в силовому щиті

Типова послідовність від вводу така: живильна лінія, вузол обліку, ввідний комутаційний апарат, ввідний захисний апарат, шини та відхідні групи. Роз’єднувач стоїть до захисного апарата тому, що має знімати напругу з усього, розташованого нижче, включно з шинами. Груповий автомат знеструмлює лише свою лінію, а шини та затискачі ввідного апарата лишаються під напругою.

Умови середовища перевіряють окремо. Для серії ВР32 заявлено діапазон температури навколишнього середовища від -60 до 45 °С. Верхня межа тут важливіша за нижню: у закритій шафі зі щільним компонуванням повітря тепліше, ніж у приміщенні.

Окремо звіряють категорію застосування апарата з його технічною документацією. Вона визначає, яке навантаження дозволено комутувати: рівномірне, змішане чи двигунове з пусковими струмами. У відкритих характеристиках серії цього параметра немає, тому його запитують у виробника до появи апарата в схемі з двигунами.

Типові помилки

Підбір за кіловатами. Без переведення потужності у струм і без cos φ результат виходить заниженим, а апарат працює на межі.

Номінал впритул до розрахункового струму. Навантаження змінюється, а лінію з часом добирають новими споживачами, тож запас закладають одразу.

Роз’єднувач замість ввідного автомата. Апарат без розчіплювачів не закриває ні перевантаження, ні КЗ, і така заміна лишає ввід без захисту.

Двигунове навантаження без перевірки категорії застосування. Чи витримають контакти пусковий струм, визначає документація, а не номінал у назві.

Знімна рукоятка з розбіжністю положень. Позначення на дверцятах, яке не збігається з фактичним станом апарата, дає хибну інформацію.

Неперевірений переріз провідників. Апарат обраний за струмом, а кабель у затискач не заходить, і схему переробляють на місці.

Безпека. Монтаж і обслуговування апаратів у силовому щиті виконує кваліфікований електрик. Перед роботами лінію знеструмлюють, а відсутність напруги перевіряють покажчиком на тих затискачах, до яких буде дотик. При вимкненому ввідному автоматі його верхні затискачі лишаються під напругою. Схема щита виконується згідно з ПУЕ та проєктом.
