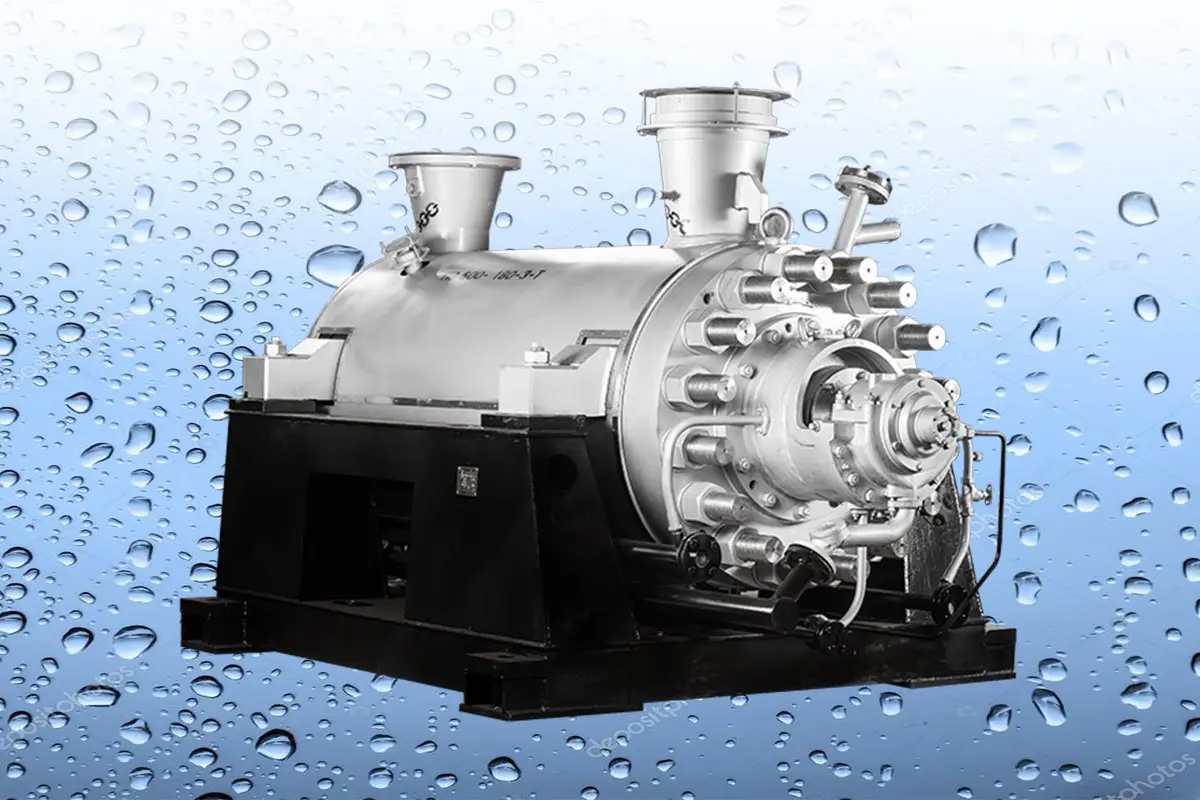

Экстремальные нагрузки и гидравлические характеристики: обзор агрегата питательный насос ПЭ 500 180

Конструкция должна сохранять геометрию ротора и расчетные зазоры при высокой температуре и давлении.

В этой системе питательный насос пэ 500 180 подает подготовленную воду в стационарный паровой котел. Точнее говорить об исполнении ПЭ 500-180-3. Его надежность зависит от проточной части, всасывающего тракта, маслосистемы, рециркуляции, центровки и защит.

Гидравлика на максималках: реальные параметры агрегата

ПЭ 500-180-3 развивает подачу 500 м³/ч и напор 1975 м, а не 1800 м. Частота вращения составляет 3000 об/мин, кавитационный запас – 15 м, КПД – 75%. Для привода указан двигатель мощностью 4000 кВт. Допустимая температура питательной воды достигает 165 °C. Напор в метрах нельзя без оговорок приравнивать к давлению в атмосферах: пересчет зависит от плотности перекачиваемой воды.

Перед включением агрегата эксплуатационная служба сверяет основные условия:

1. Давление и температуру воды на всасывании.
2. Доступный кавитационный запас во всех рабочих режимах.
3. Готовность маслосистемы, охлаждения и уплотнений.
4. Свободное вращение ротора и качество центровки валов.
5. Исправность измерительных каналов, блокировок и защит.

Напор формируется последовательно несколькими колесами: каждая ступень передает воде дополнительную энергию. Номенклатура деталей подтверждает наличие как минимум одиннадцати ступеней. Нагрузка распределяется между колесами, направляющими аппаратами, валом и разгрузочным устройством, а не одним «сверхпрочным» элементом.

Тепловые расширения и двухкорпусная схема

ПЭ 500-180-3 относится к многоступенчатым секционным насосам; профильные материалы описывают двухкорпусное исполнение. Внутренний блок размещается во внешнем силовом корпусе. Тот воспринимает давление, тогда как ступени формируют поток и напор.

При температуре до 165 °C детали расширяются. Конструкция и прогрев должны обеспечивать равномерное изменение размеров без перекоса ротора. Называть внешний корпус кованым без чертежа и ведомости материалов нельзя. Контролю подлежат скорость прогрева, тепловые зазоры, осевое положение и вибрация.

Борьба с кавитацией на первой ступени

Горячая вода из деаэратора чувствительна к снижению давления. Перед первой ступенью могут появиться паровые пузырьки, вызывающие шум, вибрацию и повреждения. Паспортные 15 м сравнивают с доступным кавитационным запасом при минимальном уровне в деаэраторе и максимальном расходе.

Источник не подтверждает особую расширенную геометрию первой ступени для любого такого агрегата. Подпор обеспечивают высотой деаэратора, давлением в нем и малым сопротивлением всасывающей линии. Предвключенный насос применяют по расчету, а не автоматически.

Защита от работы «в тупик»: линия рециркуляции

При малой подаче вода задерживается внутри насоса, а энергия двигателя превращается в тепло. Температура растет, условия работы ступеней и уплотнений ухудшаются. Линия рециркуляции поддерживает минимальный расход при пуске, снижении нагрузки или закрытии арматуры.

Логика защиты должна учитывать несколько контролируемых признаков:

1. Фактический расход в напорной линии.
2. Положение основного и рециркуляционного клапанов.
3. Давление до и после агрегата.
4. Температуру воды и ответственных узлов.
5. Состояние обратного клапана и готовность автоматики.

Поток может возвращаться в деаэратор, но точку задает схема станции. Вода не обязательно вскипит «за считанные секунды»: скорость нагрева зависит от расхода, мощности и объема. Опасность закрытой задвижки реальна, поэтому параметры рециркуляции подтверждают расчетом и инструкцией.

Надежность складывается из деталей

ПЭ 500-180-3 питает котел, а не паровую турбину напрямую, и не является универсально незаменимым. Его выбирают по подаче, напору, температуре и кавитационным условиям. Точная центровка снижает нагрузку на валы и подшипники, а правильный прогрев уменьшает температурные перекосы. Исправная рециркуляция, контроль вибрации и дисциплина персонала дополняют основу надежной работы на ТЭЦ.
